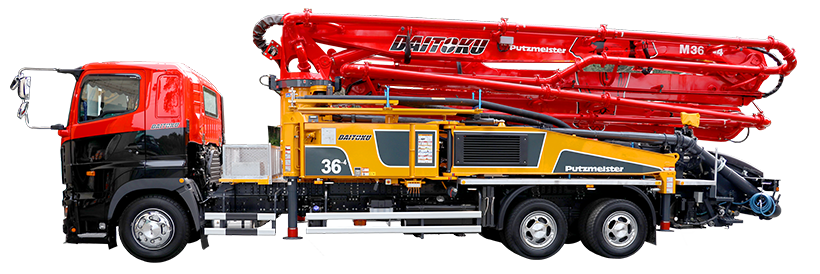

プツマイスター
ロングブーム
コンクリートポンプ車
BSF36-4.16H
特 長
最大吐出圧8．5Mpa。最大吐出量160㎥/h。
可能性が広がる4段Z型36mブーム車！
主な仕様
主要諸元
コンクリートポンプ
- メーカー
- プツマイスター
- 型式
- BSF36-4.16HZ
- 理論最大吐出量
- 高吐出モード 160㎥/h
高圧モード 108㎥/h
- 理論最大吐出圧
- 高吐出モード 8.5Mpa
高圧モード 13.0Mpa
- コンクリートシリンダー径
- Φ230mm
- ストローク長
- 2,100mm
- コンクリートシリンダー数
- 2
- 吐出口口径
- 175A
- ホッパー
- 容量：0.6㎥ 高さ 約1340mm
グリル開扉時ポンプ停止安全装置装備
- 水ポンプ
- ホッパー洗浄用搭載（25bar,160L/min）
ブーム
- ブーム型式
- 全油圧4段屈折Z式
- 最大垂直リーチ
- 35.6m
- 最大水平リーチ
- 31.4ｍ
- 最大下方リーチ
- 23.9m
- 設置必要高さ
- 8.5m
- 旋回角度
- 365°
- 操作方法
- 手動・無線・有線
- コンクリート輸送管径
- 125A
- 先端ドッキングホース
- 125A 1.5m
- アウトリガー 前
- 油圧式5.5m
- アウトリガー 後
- 油圧式6.9m
- OSS（片側サポート） 前
- 3.9m
- OSS（片側サポート） 後
- 5.7m
トラックシャーシ
- 架装シャーシ
- 日野シャーシ 6×4
- 車両全長
- 11,978mm
- 車両全幅
- 2,495mm
- 車両全高
- 3,780mm
- 車両総重量
- 約23.9t
ポンプ能力線図
省スペースアウトリガー
外観図
ブーム作業範囲図
